Projet 01 : C'est parti pour les modifications

Message par William B le Mer 22 Mar 2017 - 21:21

Salut à tous, le rodage approchant des 1000km je commence à m'occuper des modifications que je compte commencer dès la révision des 1000 passée.

J'ai commencé par le faisceau électrique : L'ancien ne me plaisait pas, des parties inutilisées, solution chaterton à tout va peu durable, besoin de nouvelles fonctions, bref je suis reparti de 0.
Je suis passé à une centrale M-Unit de motogadget. Ce truc est vraiment pratique, centralise tout et permet de tout traiter dans un seul module.
Pour le monter j'ai fabriqué un petit support qui se montra sous la selle.
J'ai fait un patron en carton puis j'ai découpé à la disqueuse une plaque alu que j'ai forgé (au marteau et à l'étau), puis percée au bonnes dimensions puis peinte. (Les trous un peu partout serviront à fixer les câbles avec des colliers de serrage, ils ne sont pas là au hasard :) )









Ensuite je me suis attaqué au décryptage du faisceau électrique d'origine (voir post dans la section électricité à ce sujet) pour confectionner le mien.
En prenant bien soins de réaliser des sertissages et soudures propres, avec une bonne reprise des efforts par de la gaine thermo afin que les connections dure dans le temps. Montage dans de la gaine tressée et avec un peu de graisse diélectrique dans les contacts pour parfaire le tout et éviter la rouille.

Ancien faisceau :


Nouveau :






Enfin je me suis attaqué à la fourche.
J'ai repris des amortos d'AJS cadwell pour leur système de fixation du garde boue différent (que je préfère), ainsi qu'un phare, des pâtes de fixation, et un T de fourche du même modèle.

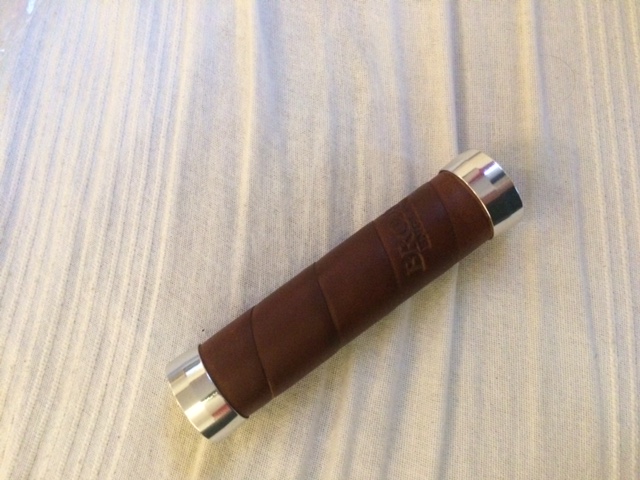

J'ai ajouté des guidons bracelets sur lesquels j'ai monté des poignées Brooks en cuir (attention coté droit c'est galère avec l'accélérateur), une poignée de gaz toute en alu et des bouton poussoirs en alu CNC également.
Le but étant d'avoir une fourche tout métal avec une alternance entre les finitions polies, brossées et sablées.
Toutes les vis, boulons rondelles, ont été remplacées par des modèle EN en inox A4, sauf celles qui reprennent des efforts importants (les étriers, disques, etc) (Rm moins élevé sur l'inox).

Avec cette fourche j'ai pinaillé sur les détails mais c'est ce qui fait les belles prépas.












A cela j'ai ajouté un compteur motogadget tiny :




Et une fois assemblé voici ce que ça donne :






Maintenant il va falloir monter des retros et assembler tout ça sur la moto (après la révision des 1000 donc va falloir être patient)
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Gandalf51 le Mer 22 Mar 2017 - 22:36

Je vais suivre ça de près.
J'avais lorgné sur des poignées Brooks mais j'avais vu que c'était vraiment la galère pour l'accélérateur (très belles poignées, mais prévues pour des cycles...)
Concernant le faisceau je ne connaissais pas ce système mais apparemment ça a l'air de simplifier pas mal.
Et concernant ton phare il a l'air gros (un 19/20 cms de diamètre). J'en ai monté un aussi sur la mienne mais c'est un 2 en 1, c'est-à-dire un phare complet de 7.7" plus l'optique d'un 6"1/2 lol! . Et j'en cherche un gros justement...
Beau boulot ! clin d'oeil
avatar
Gandalf51
Pilote

Masculin Messages : 1197
Date de naissance : 01/03/1964
Date d'inscription : 20/06/2016
Age : 53
Localisation : Reims

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Naphie le Mer 22 Mar 2017 - 22:50

Je n'y connais rien, mais il y a du boulot là!! emot11

Gilles t'es foutu!! ça sent le démontage chez toi rire 2

_________________
Je roule en Astor noire motofemme
avatar
Naphie
Admin

Féminin Messages : 3241
Date de naissance : 08/12/1963
Date d'inscription : 25/08/2015
Age : 53
Localisation : 86

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Fanghor le Jeu 23 Mar 2017 - 0:04

Le faisceau électrique est drôlement simplifié, en tout cas ça promet ta prépa.
bravo
avatar
Fanghor
Pilote

Masculin Messages : 1621
Date de naissance : 15/10/1992
Date d'inscription : 10/07/2016
Age : 24
Localisation : St Malo

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Gandalf51 le Jeu 23 Mar 2017 - 7:00

Naphie a écrit:Gilles t'es foutu!! ça sent le démontage chez toi rire 2

Non Nadine même pô ! lol!
Le circuit éléctrique, le fiabiliser en mettant des cosses étanches, ok, mais en refaire un à partir de zéro, ça, non. Je fait ma commande commande d'embrayage hydraulique et pis c'est tout (mise à part 2/3 bricoles esthétique mais fini les gros chantiers (hors consommables évidemment...) ! lol!
avatar
Gandalf51
Pilote

Masculin Messages : 1197
Date de naissance : 01/03/1964
Date d'inscription : 20/06/2016
Age : 53
Localisation : Reims

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par LC59 le Jeu 23 Mar 2017 - 7:40

On dit ça.... on dit ça.... on en reparle dans un mois lol!
avatar
LC59
Motard confirmé

Masculin Messages : 564
Date de naissance : 02/09/1972
Date d'inscription : 26/09/2016
Age : 44
Localisation : Sud du Nord

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par GWNMSN le Jeu 23 Mar 2017 - 8:21

Jolie boulot ! un electricien (ou gazier ?) qui s'attaque à son faisceau, ça va envoyer !!! ;-)

Bon courage, ça part bien en tt cas !

GWNMSN
Motard débutant

Masculin Messages : 18
Date de naissance : 12/08/1986
Date d'inscription : 25/10/2016
Age : 30
Localisation : Nantes

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par goloyeu le Jeu 23 Mar 2017 - 15:53

Ben le Wiwi , il rigole pas

Sacré boulot , bravo emot11

Et en plus il a des chaussettes et des pieds propres <img src= 55" longdesc="12" />

_________________
Vieux motard que jamais !!!!

avatar
goloyeu
Modérateur

Masculin Messages : 2977
Date de naissance : 23/09/1952
Date d'inscription : 08/02/2016
Age : 64
Localisation : Isére

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Jeu 23 Mar 2017 - 19:55

Merci les gars
Vous avez l'œil entre les chaussettes et le journal des ieg :)
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Jeu 23 Mar 2017 - 20:04

Ce soir j'ai monté les retros, ca me plait assez.


édit Chimel : orientation de l'image


Petite vue de l'autre côté :

avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Gandalf51 le Jeu 23 Mar 2017 - 21:05

Pas de Neiman donc...
avatar
Gandalf51
Pilote

Masculin Messages : 1197
Date de naissance : 01/03/1964
Date d'inscription : 20/06/2016
Age : 53
Localisation : Reims

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Jeu 23 Mar 2017 - 22:38

Non plus besoin :)
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Jeu 23 Mar 2017 - 22:41

Au fait pour le phare c'est un 180 (celui de l'AJS).
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Fanghor le Ven 24 Mar 2017 - 9:30

Gandalf51 a écrit:Pas de Neiman donc...

Y a pas de moto sous la fourche non plus. lol!
avatar
Fanghor
Pilote

Masculin Messages : 1621
Date de naissance : 15/10/1992
Date d'inscription : 10/07/2016
Age : 24
Localisation : St Malo

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Gandalf51 le Ven 24 Mar 2017 - 9:57

Ah ok. Original le lampadaire alors... lol!
avatar
Gandalf51
Pilote

Masculin Messages : 1197
Date de naissance : 01/03/1964
Date d'inscription : 20/06/2016
Age : 53
Localisation : Reims

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Fanghor le Ven 24 Mar 2017 - 10:28

Au fait, quelle est la référence de tes rétro ? Il sont vraiment beaux.
avatar
Fanghor
Pilote

Masculin Messages : 1621
Date de naissance : 15/10/1992
Date d'inscription : 10/07/2016
Age : 24
Localisation : St Malo

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par zfeanor le Ven 24 Mar 2017 - 12:19

Beau boulot...c'est propre.
avatar
zfeanor
Motard débutant

Masculin Messages : 85
Date de naissance : 02/09/1985
Date d'inscription : 29/07/2016
Age : 31
Localisation : Paris

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Sam 25 Mar 2017 - 8:39

avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par Fanghor le Sam 25 Mar 2017 - 10:24

merci
avatar
Fanghor
Pilote

Masculin Messages : 1621
Date de naissance : 15/10/1992
Date d'inscription : 10/07/2016
Age : 24
Localisation : St Malo

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par black7even le Dim 26 Mar 2017 - 0:09

Très très beau travail. Félicitations. Tu verras cette nouvelle position de conduite est terrible. Bon courage pour la suite.
avatar
black7even
Motard du dimanche

Masculin Messages : 173
Date de naissance : 03/03/1976
Date d'inscription : 03/03/2017
Age : 41
Localisation : En cours de déménagement.

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par soic le Dim 26 Mar 2017 - 19:56

Les poignets sont magnifiques !!!! c'est du fait maison ?? dédicace aux gris
avatar
soic
Motard débutant

Masculin Messages : 22
Date de naissance : 22/07/1988
Date d'inscription : 26/03/2017
Age : 28
Localisation : Toulouse

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Dim 26 Mar 2017 - 22:24

Merci
Ce sont des poignées Brooks, par contre ce n'est pas plug n play : il faut les modifier pour que ça passe.
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par soic le Dim 26 Mar 2017 - 22:54

Merci -)
avatar
soic
Motard débutant

Masculin Messages : 22
Date de naissance : 22/07/1988
Date d'inscription : 26/03/2017
Age : 28
Localisation : Toulouse

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Lun 3 Avr 2017 - 14:18

Bon ça y est j'ai presque terminé le faisceau électrique.
Sacré boulot mine de rien : j'y aurai passé pas mal de temps.



Révision des 1000km samedi prochain ;)
avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas

Re: Projet 01 : C'est parti pour les modifications

Message par William B le Lun 10 Avr 2017 - 16:48

Salut à tous,

Révision des 1000 km faite ce weekend : tout roule.
J'en ai profité pour mettre des pneus AVON Roadrider
Le rendu est plutôt sympa.

Je vais pouvoir commencer mes modifs sur la moto (le WE de pâques va être chargé)




avatar
William B
Motard du dimanche

Masculin Messages : 213
Date d'inscription : 01/09/2015
Localisation : Paris

http://www.facebook.com/djwilliamb

Revenir en haut Aller en bas
